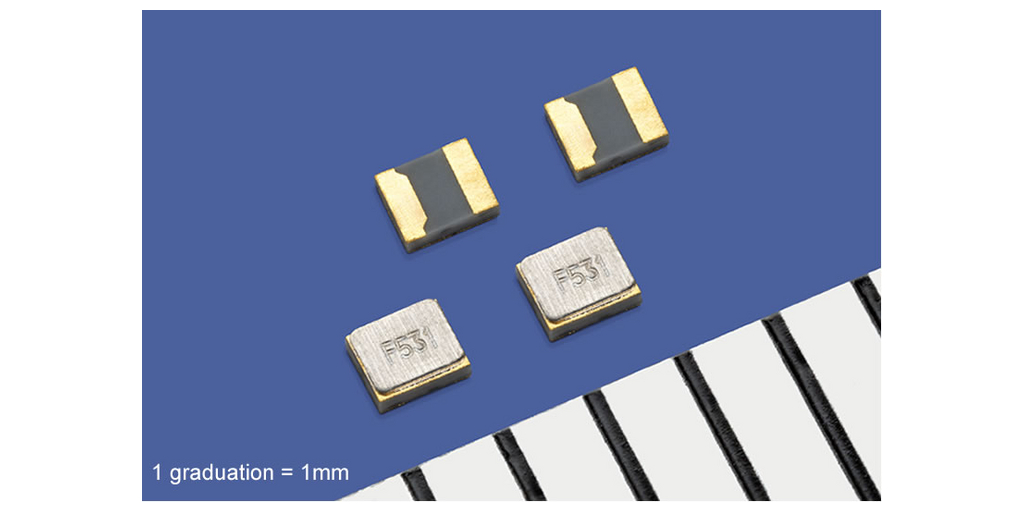

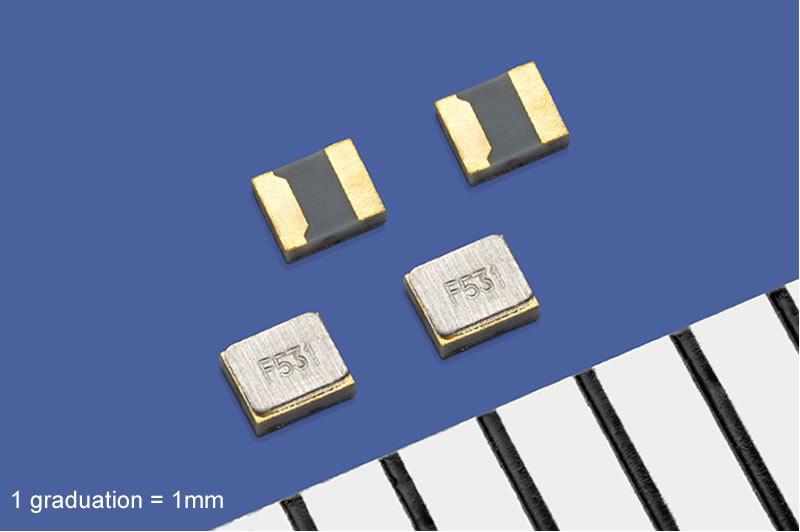

SII lance la production en série du résonateur à cristal à diapason « SC-10S », le plus petit au monde (1,0 × 0,8 × 0,32 mm)
Réduction de 33 % de la surface de montage et faible ESR
CHIBA, Japon–(BUSINESS WIRE)–Seiko Instruments Inc. (Président : Yoichi Endo ; siège social : Chiba, préfecture de Chiba ; ci-après « SII ») commencera la production en série du « SC-10S » (32,768 kHz), le plus petit* résonateur à cristal en forme de diapason au monde, mesurant 1,0 × 0,8 mm, à partir d’avril 2026.
*D’après les recherches menées par SII en novembre 2025.
[Contexte du développement]
SII produit déjà en série le « SC-12S » (32,768 kHz), l’un des plus petits résonateurs à cristal en forme de diapason au monde, mesurant 1,2 × 1,0 mm. À mesure que les appareils portables tels que les bagues et les montres intelligentes, ainsi que les appareils d’IoT, continuent de devenir plus petits, les composants électroniques intégrés à ces appareils doivent de plus en plus prendre en charge un montage à haute densité, une faible consommation d’énergie et des performances élevées. Pour répondre à ces besoins, SII a mis à profit sa technologie de photolithographie exclusive pour développer et produire en série le plus petit résonateur à quartz à diapason au monde, le « SC-10S », qui permet de réduire de 33 % la surface de montage par rapport aux modèles existants (1,0 × 0,8 × 0,32 mm).
[Caractéristiques principales]
1. La plus petite taille au monde
Grâce à la technologie de photolithographie exclusive de SII, qui permet de former des motifs fins sur des plaquettes de quartz, le SC-10S offre un traitement de haute précision et la plus petite taille au monde pour un résonateur à quartz en diapason de 32,768 kHz : 1,0 × 0,8 × 0,32 mm.
2. Faible ESR (90 kΩ max.)
La miniaturisation entraîne généralement une augmentation de l’ESR (résistance série équivalente). Cependant, grâce aux technologies de conception et de fabrication exclusives de SII, le SC-10S conserve une faible ESR de 90 kΩ max., équivalente à celle des modèles existants.
3. Haute résistance aux chocs et stabilité de fréquence
Le SC-10S garantit une excellente stabilité de fréquence, même dans des environnements soumis à des chocs ou à des vibrations, offrant un fonctionnement hautement fiable.
|
[Caractéristiques principales] |
||
|
Élément |
Spécification |
|
|
Dimensions |
1,0 x 0,8 x 0,32 mm |
|
|
Fréquence nominale |
32,768 kHz |
|
|
Tolérance de fréquence |
±20×10-6 |
|
|
Température de fonctionnement |
+25±5 °C |
|
|
Coefficient parabolique |
(-0,036±10 %)×10-6 /°C2 |
|
|
Capacité de charge |
4pF, 6pF, 7pF, 9pF, 12,5pF |
|
|
Résistance de mouvement (ESR) |
90 kΩ max. |
|
|
Niveau d’entraînement maximal absolu |
0,3 μW max. |
|
|
Niveau d’entraînement recommandé |
0,1 μW typ. |
|
|
Capacité de shunt |
1,1pF |
|
|
Vieillissement en fréquence |
±5×10-6/an |
|
|
Plage de température de fonctionnement |
-40 à +85 °C |
|
|
Plage de température de stockage |
-55 à +125 °C |
|
[Applications principales]
Bagues intelligentes, montres intelligentes, étiquettes intelligentes, aides auditives
Modules de communication tels que Bluetooth et LPWA
Source de fréquence d’horloge pour les RTC (horloges en temps réel)
Sous-horloge pour divers microcontrôleurs
[Calendrier de production]
Début des expéditions d’échantillons : décembre 2025
Début de la production en série : avril 2026
